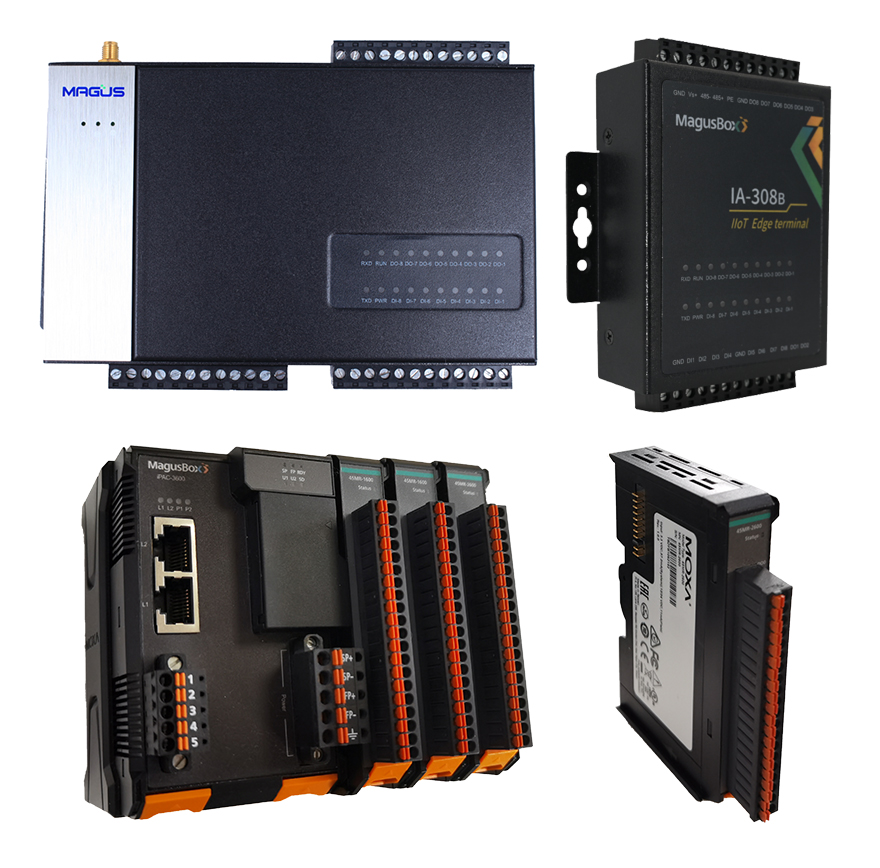

MagusBox IPAC-3000系列产品是由上海华亿在线_华亿在线中国自主研发生产的高性能边缘PAC终端，支持使用脚本语言编辑实施控制逻辑，同时具备PC中基于对象的开放数据格式和网络连接等功能，可配合软件扩展服务适用于多个场景：远程PLC调试、双网切换、边缘计算等。
边缘智能网关提供了数据从采集到上传存储全流程的安全保护，包括保护数据传输安全的加密技术，防护网络安全的防火墙功能以及保障设备管理安全的用户分级授权机制，防火墙功能已通过公安部认证。
边缘智能终端从处理芯片、内存芯片、存储芯片、通信模块到电源器件全采用工业级标准，达到 IP30防护等级、无风扇散热、无飞线设计，宽温宽压、超低功耗等特性满足工业现场恶劣环境，经久耐用。
边缘PAC产品软件规格
|
项目 |
IPAC-3481、30MR、IPAC-3600系列、45MR |
|
软件能力 |
|
|
工业协议组件 |
DASS2.0 |
|
最大服务数 |
10 |
|
嵌入式数据库 |
实时/历史数据库 |
|
默认库容量 |
200 |
|
最大库容量 |
2000 |
|
缓存时间 |
永久 |
|
边缘计算 |
实时计算、函数计算 |
|
计算模型 |
- |
|
边缘协同 |
DIP Client、Edgehub |
|
Smart VPN |
Smart VPN |
|
管理 |
WebConsole、MagusCloud |
|
工业防火墙 |
Smart Firewall |
|
数采功能 |
|
|
驱动管理 |
微服务架构，驱动集中管理维护 |
|
通信协议 |
支持450余种主流PLC、智能仪表、控制系统等 |
|
存储 |
秒级数据存储高达10年不丢失 |
|
上传 |
可上传私有云，公有云，混合云，支持断点续传 |
|
可视化操作 |
APP配置，内置可视化驱动配置软件 |
|
安全性 |
|
|
防护安全 |
支持全状态包检测（SPI）、防范拒绝服务（DoS）攻击、过滤多播/Ping探测包、端口映射、虚拟IP映射、访问控制功能（ACL）、IP-MAC绑定 |
|
数据安全 |
支持IPSecVPN/L2TP/PPTP/GRE/OPEN VPN/CA证书 |
|
管理安全 |
支持用户分级管理 |
|
传输安全 |
HTTPS 、TLS1.3(SSL3.0) |
|
网络管理 |
|
|
配置方式 |
支持telnet、web、ssh配置方式 |
|
升级方式 |
支持web升级、DM升级方式 |
|
日志功能 |
支持本地系统日志、远程日志、串口输出日志。重要日志掉电保存 |
|
按需拨号 |
支持按需拨号（短信激活）和手工拨号 |
|
网络管理 |
支持麦杰云管理平台，批量管理 |
|
多级权限 |
支持用户分级管理 |
|
状态查询 |
系统状态,modem状态,网络连接状态,4G状态等 |
|
可靠性 |
|
|
链路检测 |
心跳检测，断线自动连接 |
|
看门狗 |
设备自检，故障自恢复 ,软件看门狗 |
|
边缘计算 |
|
|
实时告警 |
自定义8段高低限报警，支持消息推送 |
|
函数计算 |
openPlant@函数,水和水蒸汽函数,Lua语句和标准库 |
|
逻辑运算 |
for 循环 if-else 运算 |
|
网络功能 |
|
|
网络接入 |
支持 APN, VPDN |
|
接入认证 |
支持CHAP/PAP认证 |
|
网络制式 |
GSM/GPRS/EDG EUMTS/HSPA+/EVDO/TD-SCDMA/ TD-LTE/FDD LTE |
|
LAN协议 |
支持ARP、Ethernet |
|
WAN协议 |
支持静态IP、DHCP、PPPoE 、PPP |
|
IP应用 |
支持Ping、Trace、DHCPServer、DHCPRelay、DHCPClient、DNSrelay、DDNS、Telnet |
|
IP路由 |
支持静态路由 |
|
NAT功能 |
支持网络地址转换 |
|
WLAN |
|
|
协议标准 |
支持IEEE 802.11b/g/n |
|
工作模式 |
支持 AP、Client工作模式 |
|
速率 |
支持100Mbps |
|
传输距离 |
100m（实际传输距离视现场环境而定） |
边缘PAC产品硬件规格
|
项目 |
iPAC-3481 |
30MR系列 |
iPAC-3600 |
45MR系列 |
|
硬件能力 |
||||
|
CPU |
Cortex-A8 600MHz |
- |
NXP i.MX7D 1 GHz |
- |
|
内存 |
256MB DDR3 |
- |
512MB DDR3 |
- |
|
FLASH |
8GB eMMC |
- |
8GB eMMC |
- |
|
OS |
linux 3.2 |
- |
linux 4.4 |
- |
|
存储卡槽 |
microSD插槽 x 1 |
- |
microSD插槽 x 1 |
- |
|
扩展插槽 |
- |
- |
最多 64 个IO扩展 |
- |
|
接口 |
||||
|
以太网端口 |
2 x 自适应10/100 Mbps 端口（RJ45） |
- |
42x 自适应10/100/1000 Mbps 端口（RJ45） |
- |
|
I/O |
2 x DIs，8 x AIs（4-20MA） |
16 x DIs/16 x DOs/8 x Dis,8 x DOs/4 x 继电器/8 x AIs（4-20MA）/8 x AIs（0-10VDC）/4 x AOs（0-20MA,4-20MA,0-10VDC）/8 x 热电偶 |
- |
16 x DIs/16 x DOs/8 x Dis,8 x DOs/4 x 继电器/8 x AIs（4-20MA）/8 x AIs（0-10VDC）/4 x AOs（0-20MA,4-20MA,0-10VDC）/8 x 热电偶 |
|
串口 |
4 x RS485（12-pin接线端子）） |
1 x RS485（12-pin接线端子） |
1 x RS-232/422 或 2 x RS-485-2w（5-pin接线端子） |
- |
|
WIFI |
- |
- |
- |
- |
|
USB |
1 x USB 2.0 |
- |
- |
- |
|
SIM卡座 |
抽屉式卡座*1 |
抽屉式卡座*1 |
抽屉式卡座*1 |
抽屉式卡座*1 |
|
SD扩展 |
可选 |
可选 |
可选 |
可选 |
|
GPS |
可选 |
- |
- |
- |
|
蜂窝接口 |
4G-LTE Cat 4 |
- |
- |
- |
|
总线接口 |
- |
- |
- |
- |
|
WALN接口 |
- |
- |
- |
- |
|
机械特性 |
||||
|
安装方式 |
导轨、壁挂 |
导轨、壁挂 |
导轨、壁挂 |
导轨、壁挂 |
|
外壳 |
金属 |
金属 |
金属 |
金属 |
|
防护等级 |
IP30 |
IP30 |
IP30 |
IP30 |
|
冷却方式 |
无风扇式 |
无风扇式 |
无风扇式 |
无风扇式 |
|
尺寸mm |
130 x 105 x 28 mm |
- |
60.3 x 99 x 75 mm |
- |
|
重量 |
181g |
- |
207.7 g |
- |
|
IP等级 |
IP30 |
- |
IP30 |
- |
|
电源 |
||||
|
电源输入 |
12-48VDC |
24VDC |
12-48VDC |
12/48VDC |
|
电源接口 |
12-pin接线端子 |
- |
5-pin接线端子 |
- |
|
安全 |
极性反接和过流保 |
极性反接和过流保 |
极性反接和过流保 |
极性反接和过流保 |
|
电源功耗 |
5.4W |
- |
- |
- |
|
环境保护 |
||||
|
环境湿度 |
5~95%（无凝露） |
|||
|
存储温度 |
-40~85℃ |
|||
|
工作温度 |
-30~70℃ |
-30~70℃ |
-20~60℃ |
-30~70℃ |
|
EMC指标 |
||||
|
静电 |
GB 17626.2 Class A |
GB 17626.2 Class A |
GB 17626.2 Class A |
GB 17626.2 Class A |
|
辐射 |
GB 17626.3 |
GB 17626.3 |
GB 17626.3 |
GB 17626.3 |
|
脉冲 |
GB 17626.4 |
GB 17626.4 |
GB 17626.4 |
GB 17626.4 |
|
浪涌 |
GB 17626.5 |
GB 17626.5 |
GB 17626.5 |
GB 17626.5 |
|
传导骚扰 |
EN 61000-3-3,EN55024 |
EN 61000-3-3,EN55024 |
EN 61000-3-3,EN55024 |
EN 61000-3-3,EN55024 |
|
工频磁场 |
EN 61000-3-2 Class B |
EN 61000-3-2 Class B |
EN 61000-3-2 Class B |
EN 61000-3-2 Class B |
|
EMC |
EN 55032/24 |
EN 55032/24 |
EN 55032/24 |
EN 55032/24 |
|
EMI |
CISPR 32, FCC Part 15B Class A |
CISPR 32, FCC Part 15B Class A |
CISPR 32, FCC Part 15B Class A |
CISPR 32, FCC Part 15B Class A |
|
EMS |
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV IEC 61000-4-3 RS：80 MHz ~ 1 GHz：3 V/m IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV IEC 61000-4-6 CS：3 V IEC 61000-4-8 PFMF |
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV IEC 61000-4-3 RS：80 MHz ~ 1 GHz：3 V/m IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV IEC 61000-4-6 CS：3 V IEC 61000-4-8 PFMF |
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV IEC 61000-4-3 RS：80 MHz ~ 1 GHz：3 V/m IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV IEC 61000-4-6 CS：3 V IEC 61000-4-8 PFMF |
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV IEC 61000-4-3 RS：80 MHz ~ 1 GHz：3 V/m IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV IEC 61000-4-6 CS：3 V IEC 61000-4-8 PFMF |
|
冲击 |
IEC 60068-2-27 |
IEC 60068-2-27 |
IEC 60068-2-27 |
IEC 60068-2-27 |
|
震动 |
IEC 60068-2-6 |
IEC 60068-2-6 |
IEC 60068-2-6 |
IEC 60068-2-6 |
|
物理特性 |
||||
|
防震 |
IEC60068-2-27 |
IEC60068-2-27 |
IEC60068-2-27 |
IEC60068-2-27 |
|
震动 |
IEC60068-2-6 |
IEC60068-2-6 |
IEC60068-2-6 |
IEC60068-2-6 |
|
跌落 |
IEC60068-2-32 |
IEC60068-2-32 |
IEC60068-2-32 |
IEC60068-2-32 |
|
认证 |
CE、ROSH |
CE、ROSH |
CE、ROSH |
CE、ROSH |
|
辅助功能 |
||||
|
实时时钟 |
内置 RTC |
内置 RTC |
内置 RTC |
内置 RTC |
|
指示灯 |
POWER、4G、TXD、 RXD、 DI-1、 DI-2 |
POWER、4G、TXD、 RXD、 DI-1、 DI-2 |
POWER、4G、TXD、 RXD、 DI-1、 DI-2 |
POWER、4G、TXD、 RXD、 DI-1、 DI-2 |
|
声明 |
||||
|
绿色产品 |
ROSH |
- |
RoHS,CRoHS,WEEE |
- |
|
建议使用场景 |
全功能版本盒子，相较2000系列增加AI\AO、DI\DO电信号采集模块，标准配备8AI\2DI，需要其它种的提前沟通 |
- |
- |
- |
|
接入设备 |
模拟信号、智能仪表、PLC、CNC、SCADA |
- |
- |
- |
|
